Gebogene LED-Wände: Der Messe-Leitfaden
Wer heute auf einer internationalen Messe noch mit flachen, streng rechteckigen Bildschirmen beeindrucken will, tritt gegen architektonische Windmühlen an. Die Sehgewohnheiten des Publikums haben sich gewandelt: Organische Formen, fließende Bewegungen und immersive Raumkonzepte dominieren das moderne Standdesign. Genau hier setzt unser Thema an: Gebogene LED-Wände 2025: Der Messe-Leitfaden. Wo früher starre Grenzen den kreativen Spielraum einengten, formen heute hochflexible Dioden-Teppiche echte Erlebnisse. Doch hinter der visuellen Magie einer perfekten Welle oder einer schwebenden 360-Grad-Säule verbirgt sich handfeste, kompromisslose Ingenieurskunst. Dieser Artikel nimmt Sie mit auf eine Reise durch die physikalische Machbarkeit, die Fallstricke der Statik und die Geheimnisse der pixelgenauen Zuspielung, damit Ihre nächste Messe-Installation nicht nur gut aussieht, sondern technisch brillant funktioniert.
Gebogene LED-Wände in der Praxis: Mechanik & Machbarkeit
Wenn wir über das Biegen von Licht sprechen, kämpfen wir im Kern gegen die Physik starrer Platinen. Die mechanische Umsetzung konvexer (nach außen gewölbter) oder konkaver (nach innen gewölbter) Formen erfordert intelligente Hardware-Lösungen. Der gängigste Ansatz im professionellen Messebau ist die Nutzung facettierter Standard-Cabinets. Hierbei werden herkömmliche, starre LED-Kacheln über spezielle Winkelverbinder oder integrierte Curve-Lock-Systeme miteinander verkoppelt. Durch eine feine Rasterung – oft in Schritten von -5 bis +5 Grad pro Cabinet – entsteht so eine Kurve, die technisch betrachtet aus vielen kleinen Polygonen besteht. Ab einem gewissen Betrachtungsabstand verschmelzen diese Facetten für das menschliche Auge zu einer perfekten, stufenlosen Rundung.
Doch was passiert, wenn der Radius extrem eng wird oder die Architektur eine fließende S-Kurve verlangt? Hier stoßen facettierte Systeme an ihre mechanischen Grenzen. Die Lösung liegt im Einsatz flexibler Soft-Module. Bei dieser Technologie sind die LEDs auf einer biegsamen PCB-Platine (Printed Circuit Board) verbaut, die von einer gummierten Maske geschützt wird. Diese Module werden meist über starke Magnete auf einer präzise vorgefertigten, geschwungenen Unterkonstruktion aus Stahl oder Aluminium fixiert. So lassen sich organische Formen realisieren, die mit starren Cabinets schlichtweg unmöglich wären.
Die Entscheidung zwischen facettierten Curve-Locks und echten Soft-Modulen ist stets eine Abwägung zwischen Budget, benötigtem Radius und mechanischer Robustheit. Während Standard-Cabinets mit Curve-Mechanismus oft schneller zu riggen und robuster im täglichen Tour-Betrieb sind, bieten Soft-Module die ultimative architektonische Freiheit. Um das richtige Setup für Ihr spezifisches Raumkonzept zu finden, lohnt sich ein tieferer Blick in die vielfältigen LED-Module und Lösungen, die der heutige Markt für High-End-Installationen bereithält.
5 kreative Formate für moderne Messe-Installationen
Der Abschied vom 16:9-Format hat eine Ära der skulpturalen Raumgestaltung eingeläutet. Eines der beliebtesten Formate sind sogenannte Wave-Wände. Diese sanft geschwungenen S-Kurven dienen nicht nur als gigantische, digitale Leinwände, sondern fungieren gleichzeitig als architektonisches Leitsystem, das den Besucherstrom intuitiv in das Zentrum des Messestandes lenkt. Ergänzt wird dieses Konzept häufig durch organisch geformte, digitale Banden, die starre Messe-Fasern ersetzen und dem Stand eine dynamische, umlaufende Aura verleihen. Gerade bei solchen fließenden Bändern ist die Symbiose aus Hardware und LED-Banner und deren nahtlose Medienserver-Zuspielung absolut entscheidend für den visuellen Flow.

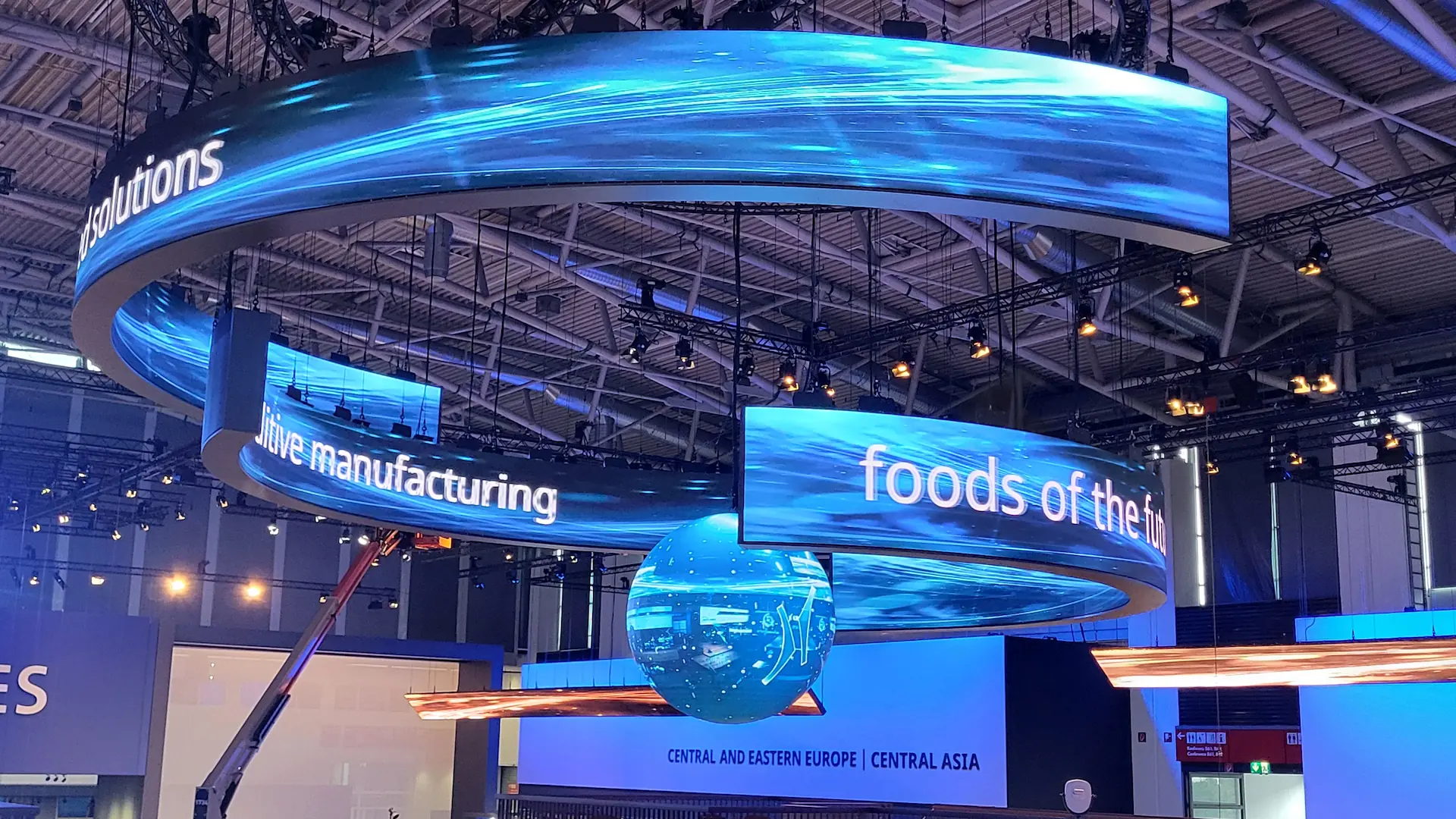

Ein weiteres Meisterstück der modernen Messe-Architektur sind 360-Grad-Säulen und Ringe, oft auch als Rotunden bezeichnet. Eine konvexe Zylinder-Installation in der Mitte eines Standes schafft einen visuellen Leuchtturm, der aus jeder Himmelsrichtung in der Messehalle sichtbar ist. Ob als massiver, bodenstehender Zylinder oder als schwebender Ring über den Köpfen der Besucher – diese Formate brechen die klassische Frontalbeschallung auf und zwingen Content-Creator dazu, in Endlosschleifen und echten räumlichen Dimensionen zu denken. Ein herausragendes Beispiel für die raumbildende Wirkung solcher Formate ist eine professionell umgesetzte, beeindruckende LED-Rotunde.
Nicht minder spektakulär sind Decken-Cubes und immersive Tunnel-Installationen. Durch nahtlose 90-Grad-Außenecken, die mit speziellen Corner-Modulen gefertigt werden, entstehen schwebende Würfel, die dreidimensional bespielt werden können. Tunnel-Installationen treiben das Konzept noch weiter: Hier gehen gebogene Wände fließend in die Decke über und umschließen den Besucher komplett. Solche Setups erzeugen eine unübertroffene Immersion, erfordern jedoch höchste Präzision in der Fugenbildung, damit die optische Illusion des digitalen Raumes nicht durch klaffende Spaltmaße zerstört wird.
Profi-Planung für gebogene LED-Wände: Statik & Radien
Die Auswahl des richtigen Pixel-Pitches (Pixelabstand) bei gebogenen Wänden ist eine Wissenschaft für sich. Je feiner der Pitch, desto empfindlicher reagieren die Platinen auf mechanische Spannung. Zudem verändert sich bei Kurven permanent der Betrachtungswinkel des Zuschauers. Ein zu enger Radius in Kombination mit dem falschen Pixel-Pitch kann bei Kameraaufnahmen zu einem extremen Moiré-Effekt führen, da das Gitterraster der LEDs mit dem Raster des Kamerasensors kollidiert. Planer müssen daher exakt kalkulieren, wo der Besucher steht und welche Mindestradien die gewählte Hardware zulässt, ohne das Bild zu verzerren oder die Platinen zu überlasten.
Die Schwerkraft ist bei Sonderformen eine unbestechliche Instanz. Eine gebogene LED-Wand hat einen völlig anderen Schwerpunkt als eine flache Wand. Bei hängenden Installationen entstehen durch die Asymmetrie der Kurven Torsionskräfte, die auf das Trussing (die Traversen) wirken. Die Rigg-Lasten müssen dreidimensional berechnet werden, um ein gefährliches Kippen oder Verdrehen der Konstruktion zu verhindern. Auch bei bodenstehenden Systemen ist die Statik komplexer: Die Unterkonstruktion muss die Windlasten (ja, auch in Messehallen gibt es Zugluft) und das immense Eigengewicht der Module sicher über die Standfüße in den Hallenboden ableiten.
Die Integration in den klassischen Systembau erfordert millimetergenaue Maßarbeit. Wenn High-Tech-LED auf Standard-Messebauraster (wie etwa Octanorm) oder individuellen Schreinerbau trifft, entscheidet die Schnittstelle über den Erfolg. Toleranzen im Messebau liegen oft im Zentimeterbereich, während LED-Module Spaltmaße von unter einem Millimeter verzeihen. Spezielle Adapterplatten, justierbare Halterungen und eine penible CAD-Planung im Vorfeld sind unerlässlich, um die gebogenen Module nahtlos und spannungsfrei in die Holz- oder Aluminium-Architektur einzufügen.
Content-Mapping: Präzise Zuspielung für Sonderformen
Wenn die Hardware steht, beginnt die digitale Magie – und die eigentliche Herausforderung für die Videotechnik. Gebogene, kreisrunde oder wellenförmige LED-Installationen pfeifen auf gängige Auflösungen wie Full-HD oder 4K. Wir sprechen hier von "Custom Canvas", also völlig frei definierten Pixel-Leinwänden. Eine S-Kurve kann beispielsweise eine absurde Auflösung von 9.456 x 1.152 Pixeln haben. Diese riesigen, unkonventionellen Bildflächen müssen in der Signalverarbeitung zerschnitten, geroutet und absolut synchron wieder zusammengesetzt werden, ohne dass es zu Frame-Drops oder Tearing (Bildzerreißen) kommt.
Das Gehirn hinter dieser Pixelschlacht sind leistungsstarke Medienserver. Systeme wie Disguise, Dataton WATCHOUT oder Resolume Arena sind der State-of-the-Art, um solche komplexen Setups zu bespielen. Sie nehmen den produzierten Content auf und verteilen ihn über eine Vielzahl von Ausgängen an die LED-Controller (z.B. von Novastar oder Brompton). Diese Controller mappen das Signal dann punktgenau auf die einzelnen Cabinets. Der Medienserver sorgt dafür, dass die Geometrie der Kurve in der Software exakt nachgebaut wird, sodass ein Ball, der im Video von links nach rechts rollt, auf der physischen Kurve seine natürliche Geschwindigkeit und Form behält.
Besonders anspruchsvoll wird es bei geschlossenen 3D-Körpern wie Zylindern oder Ringen. Hier greift das sogenannte UV-Mapping. Content-Creator müssen die dreidimensionale Form virtuell "abwickeln", ähnlich wie man das Papier von einer Konservendose löst. Wenn ein Logo auf einer konvexen Säule dargestellt wird, muss es in der Videodatei gezielt vorverzerrt (gestaucht) werden. Nur so wirkt es für den Betrachter im Raum wieder proportional korrekt. Diese Symbiose aus räumlichem Vorstellungsvermögen und pixelgenauem Mapping unterscheidet eine mittelmäßige Bespielung von einem atemberaubenden visuellen Erlebnis.
Mechanischer Schutz & Thermik bei 360-Grad-Systemen
Eine oft unterschätzte Gefahr bei gebogenen Installationen ist die mechanische Angriffsfläche. Insbesondere bei konvexen (nach außen gewölbten) Wänden und Säulen stehen die Kanten der LED-Module exponiert im Raum. Während bei einer flachen Wand die Module Schulter an Schulter Schutz finden, öffnen sich bei konvexen Kurven die Spaltmaße an der Front minimal. Hier ist die Wahl der LED-Verkapselung essenziell. Traditionelle SMD-LEDs (Surface Mounted Devices) sind extrem stoßempfindlich. Für solche Sonderformen setzen Profis vermehrt auf GOB- (Glue on Board) oder COB-Technologie (Chip on Board). Hierbei sind die Dioden durch eine Epoxidharz- oder Klebeschicht versiegelt, was sie nicht nur unempfindlich gegen Rempler durch Messebesucher macht, sondern auch die Reinigung enorm erleichtert.
Ein noch kritischerer Faktor, der tief in die Physik eingreift, ist das thermische Verhalten. LEDs produzieren Wärme – und bei geschlossenen 360-Grad-Zylindern, Ringen oder dicken, doppelseitigen Kurvenwänden staut sich diese Hitze im Inneren. Da warme Luft aufsteigt, verwandelt sich ein geschlossener LED-Zylinder schnell in einen Schornstein ohne Abzug. Wenn Dioden überhitzen, verlieren sie rasant an Helligkeit, die Farbtreue kippt ins Rötliche, und im schlimmsten Fall droht der vorzeitige Hardware-Tod durch durchgeschmorte Netzteile.
Die Lösung liegt in einem intelligenten Airflow-Management. Bei der Konstruktion von Sonderformen müssen zwingend Belüftungsschlitze, Kamineffekte in der Unterkonstruktion oder sogar aktive Kühlsysteme (flüsterleise Lüfter) eingeplant werden. Die Herausforderung besteht darin, die Hitze abzuführen, ohne störende Nebengeräusche zu erzeugen, die das Gespräch am Messestand beeinträchtigen. Thermische Simulationen im Vorfeld trennen hier die Spreu vom Weizen und garantieren, dass die Installation auch am hitzigen fünften Messetag noch in voller Brillanz strahlt.
Checkliste 2025: Gebogene LED-Wände effektiv umsetzen
Der wichtigste Rat für Planer lautet: Die LED-Wand ist kein nachträgliches Add-on, sie ist die Architektur. Eine erfolgreiche Umsetzung beginnt Monate vor der Messe in der CAD-Software. Messebauer, Rigger und Videotechniker müssen am selben digitalen 3D-Modell arbeiten. Nur wenn die Statik der Aufhängepunkte, die Radien der verfügbaren LED-Module und die Toleranzen der Holzunterkonstruktion frühzeitig abgeglichen werden, lassen sich böse Überraschungen beim Aufbau vor Ort vermeiden. Jeder unbedachte Zentimeter in der Planung rächt sich später in Form von sichtbaren schwarzen Spalten im Bild.
Parallel zur Hardware muss die Content-Pipeline extrem früh gestartet werden. Motion-Designer können nicht auf Basis vager Schätzungen arbeiten. Sie benötigen vom ersten Tag an eine exakte Pixel-Map (das sogenannte "Canvas-Template") aus der Videotechnik-Abteilung. Dieses Template enthält nicht nur die absurde Gesamtauflösung, sondern markiert auch "Safe Zones", Faltkanten und die physikalischen Radien der Wand. Je komplexer die Kurve, desto mehr Zeit muss für Vorab-Renderings und Testläufe auf dem Medienserver eingeplant werden.
Letztlich steht und fällt das Projekt mit der Wahl des richtigen Technikpartners. Sie benötigen kein Unternehmen, das nur Kisten schiebt, sondern Spezialisten, die Mechanik, IT, Videosignalverarbeitung und Messebau als ganzheitliches Ökosystem verstehen. Ein Blick auf die umfangreichen Referenzen für komplexe LED-Installationen hilft Ihnen dabei, Dienstleister zu identifizieren, die den Sprung von der Theorie in die millimetergenaue Praxis bereits erfolgreich gemeistert haben und Ihr Projekt mit technischem Charme und kühlem Kopf realisieren.
Gebogene LED-Wände 2025: Der Messe-Leitfaden zeigt deutlich, dass die Zukunft der Live-Kommunikation fließend, immersiv und dreidimensional ist. Die Abkehr von starren Rechtecken eröffnet Marken eine beispiellose kreative Freiheit, um Besucher in ihre Welten hineinzuziehen. Gleichzeitig erfordert diese Freiheit ein Höchstmaß an ingenieursmäßiger Präzision – von der statischen Berechnung der Rigg-Lasten über das thermische Management im Inneren der Module bis hin zum pixelgenauen UV-Mapping auf Hochleistungs-Medienservern. Wer diese technischen Herausforderungen respektiert und mit erfahrenen Partnern frühzeitig in die Planung geht, wird auf der nächsten Messe nicht nur auffallen, sondern nachhaltig im Gedächtnis bleiben. Die Technik ist bereit für Ihre kühnsten Visionen – jetzt liegt es an Ihnen, den Raum neu zu formen.
